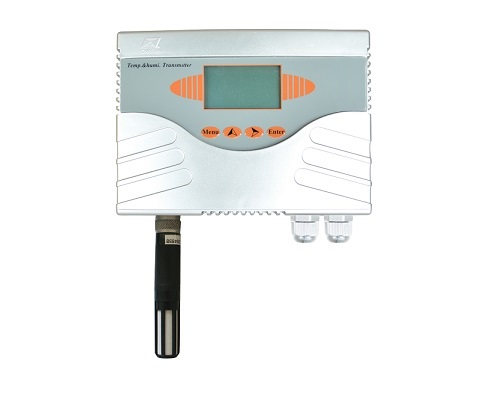

產品簡介
J W S H-8系列溫濕度變送器產品的自身定位為工業級產品。對于-100℃~200℃范圍的溫濕度測量,采用瑞Rotronic公司的多種高 精度探頭。
產品特點
顯示準確度為:±0.1℃(23℃),±0.8%RH(23℃,0%RH~100%RH),帶溫度補償
多種模擬輸出0V~5V 或0V~10V 或4mA~20mA
128 × 64 大液晶顯示溫濕度,報警狀態
零點修正功能,溫濕度報警點任意修改
探頭最大工作溫度-100℃~200℃
可從溫度、濕度切換到溫度、露點顯示
可選繼電器輸出
可選網絡RS485/RS232 輸出
外形尺寸
技技術參數
供 電 | 電流輸出型 | DC 24V (22V~26V) |
電壓輸出型 | DC 24V (12V~24V) | |
網絡輸出型 | DC 24V (12V~24V) | |
繼電器輸出型 | DC 24V (12V~24V) | |
功 耗 | 電流輸出型 | ≤1.7W |
電壓輸出型 | ≤0.75W | |
網絡輸出型 | ≤0.72W | |
繼電器輸出型 | ≤1.7W | |
顯示準確度 | 濕度 | ±0.8%RH (0%RH~100%RH,23℃) |
溫度 | ±0.1℃(23℃) | |
輸出準確度 | 濕度 | ±1.5%RH (0%RH~100%RH,23℃) |
溫度 | ±0.3℃或±0.5%F.S兩者取大 | |
電路工作條件 | 濕度 | 5%RH~95%RH |
溫度 | -20℃~60℃ | |
探頭工作條件 | 濕度 | 0%RH~100%RH |
溫度 | -40℃~100℃/-100℃~200℃任選 | |
長期穩定性 | 濕度 | ≤1%RH/y |
溫度 | ≤0.1℃/y | |
重 復 性 | 濕度 | ≤0.5%RH |
溫度 | ≤0.1℃/y | |
響應時間 | ≤15s (1m/s風速) | |
輸出信號 | 電流輸出型 | 4mA~20mA |
電壓輸出型 | 0V~5V,0V~10V | |
網絡輸出型 | RS-485/RS-232 | |
繼電器輸出型 | 繼電器常開、常閉觸點 | |
負載能力 | 電壓輸出型 | 輸出阻抗≤250Ω |
電流輸出型 | ≤500Ω | |
繼電器輸出型 | 2A/DC 30V, 0.4A/AC 250V | |
安裝方式 | 壁掛式或分體式 | |
外 殼 | ABS 180mm×130mm×53mm(不包含探頭部分) |
規格選型
JWSH-8 | 高精度8號殼溫濕度變送器 | |||||
15S- | 壁掛式,0℃~50℃,含HC2-S探頭,黑色 | |||||
20S- | 分體式,-40℃~100℃,含2m延長線和HC2-S探頭,安裝件AC1303-M | |||||
21S- | 分體式,-40℃~100℃,含5m延長線和HC2-S探頭,安裝件AC1303-M | |||||
30C1- | 包括自帶2米電纜的HC2-IC102探頭(探頭長度100mm),-100℃~200℃,送燒結過濾 | |||||
器和安裝件AC1303-M | ||||||
30C- | 包括自帶2m電纜的HC2-IC302探頭(探頭長度250mm),-100℃~200℃,送燒結過 | |||||
濾器和安裝件AC1303-M | ||||||
30M- | 包括自帶2m電纜的HC2-IM302不銹鋼探頭(探頭長度280mm),-100℃~200℃,送 | |||||
燒結過濾器和安裝件AC1303-M | ||||||
30E- | 包括自帶2m電纜的HC2-IE1M02耐壓探頭,-100℃~200℃,送燒結過濾器,G1/2’螺紋 | |||||
AC | 三線制 4mA~20mA,公共地線 | |||||
VB | 兩路0V~5V | |||||
VC | 兩路0V~10V | |||||
W1 | RS-485 | |||||
W2 | RS-232 | |||||
□ | 繼電器,不要求時省略,觸點容量2A/30V DC,0.4A/125V AC | |||||
1S | 1路繼電器輸出,溫濕度上下限任意一個 | |||||
2S | 2路繼電器輸出,溫濕度上下限任意兩個 | |||||
4S | 4路繼電器輸出,溫濕度上下限 | |||||
D | 帶液晶顯示 |
